QAC010

m²

Cobertura plana acessível, ventilada, com pavimento fixo, impermeabilização através de lâminas asfálticas.

87,71€

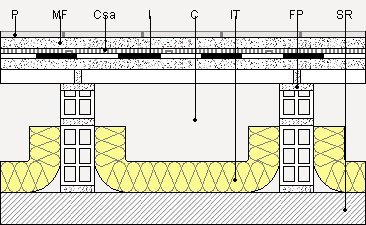

Cobertura plana acessível, ventilada, com pavimento fixo, tipo convencional, pendente de 1% a 5%, para tráfego pedonal privado, composta de: formação de pendentes: painel cerâmico furado com ligação macho-fêmea de 80x25x3,5 cm apoiado sobre muretes de tijolo cerâmico furado de 30x20x9 cm, dispostos cada 80 cm e com 30 cm de altura média; isolamento térmico: feltro isolante de lã mineral, segundo EN 13162, revestido numa das suas faces com um complexo de papel kraft com polietileno que actua como barreira de vapor, de 80 mm de espessura; impermeabilização monocamada colada: camada de betume modificado com elastómero SBS, LBM(SBS)-40-FP colocada com emulsão asfáltica aniônica com cargas; camada separadora sob protecção: geotêxtil não tecido composto por fibras de poliéster entrelaçadas, (200 g/m²); camada de protecção: ladrilhos de grés rústico 20x20 cm colocados em camada fina com cimento cola normal, C1 cinzento, sobre camada de regularização de argamassa de cimento, confeccionada em obra, dosificação 1:6, enchimento de juntas com argamassa de juntas cimentosa com resistência elevada à abrasão e absorção de água reduzida, CG2, para junta aberta (entre 3 e 15 mm), com a mesma tonalidade das peças.

Unitário

Ud

Descrição

Rend.

Preço unitário

Importância

mt04lpt010c

Ud

Tijolo cerâmico furado duplo, para revestir, 30x20x9 cm, segundo NP EN 771-1.

6,000

0,11

0,66

mt08aaa010a

m³

Água.

0,020

1,50

0,03

mt01arg005a

t

Areia de pedreira, para argamassa preparada em obra.

0,138

18,00

2,48

mt08cem011a

kg

Cimento Portland CEM II/B-L 32,5 R, cor cinzento, em sacos, segundo NP EN 197-1.

21,250

0,10

2,13

mt16pea020b

m²

Painel rígido de poliestireno expandido, segundo NP EN 13163, bordo lateral recto, de 20 mm de espessura, resistência térmica 0,55 m²°C/W, condutibilidade térmica 0,036 W/(m°C), para junta de dilatação.

0,010

1,34

0,01

mt16lra040a

m²

Feltro isolante de lã mineral, segundo EN 13162, revestido numa das suas faces com um complexo de papel kraft com polietileno que actua como barreira de vapor, de 80 mm de espessura, resistência térmica 1,9 m²°C/W, condutibilidade térmica 0,042 W/(m°C).

1,200

3,41

4,09

mt04lvg020b

Ud

Painel cerâmico furado com ligação macho-fêmea, para revestir, 80x25x3,5 cm.

5,000

0,48

2,40

mt14lba010g

m²

Camada de betume modificado com elastómero SBS, LBM(SBS)-40-FP, de 3,5 mm de espessura, massa nominal 4 kg/m², com armadura de feltro de poliéster não tecido de 160 g/m², de superfície não protegida. Segundo EN 13707.

1,100

6,04

6,64

mt14iea020c

kg

Emulsão asfáltica aniônica com cargas.

0,300

1,60

0,48

mt14gsa020ce

m²

Geotêxtil não tecido composto por fibras de poliéster entrelaçadas, com uma resistência à tracção longitudinal de 1,63 kN/m, uma resistência à tracção transversal de 2,08 kN/m, uma abertura de cone ao ensaio de perfuração dinâmica segundo NP EN ISO 13433 inferior a 27 mm, resistência CBR ao punçoamento 0,4 kN e uma massa superficial de 200 g/m², segundo EN 13252.

1,050

0,69

0,72

mt09mcr021g

kg

Cimento cola normal, C1 segundo NP EN 12004, cor cinzento.

4,000

0,35

1,40

mt18bcr010pAb800

m²

Mosaico cerâmico de grés rústico 20x20 cm, 8,00€/m², segundo NP EN 14411.

1,050

8,00

8,40

mt18rcr010a300

m

Rodapé cerâmico de grés rústico, 7 cm, 3,00€/m.

0,400

3,00

1,20

mt09mcr070a

kg

Argamassa de juntas cimentosa com resistência elevada à abrasão e absorção de água reduzida, CG2, para junta aberta entre 3 e 15 mm, segundo EN 13888.

0,300

0,99

0,30

mq06hor010

h

Betoneira.

0,060

1,68

0,10

mo020

h

Oficial de 1ª construção.

0,788

16,85

13,28

mo113

h

Operário não qualificado construção.

1,474

15,82

23,32

mo029

h

Oficial de 1ª aplicador de lâminas impermeabilizantes.

0,121

16,85

2,04

mo067

h

Ajudante de aplicador de lâminas impermeabilizantes.

0,121

16,45

1,99

mo054

h

Oficial de 1ª montador de isolamentos.

0,050

17,41

0,87

mo101

h

Ajudante de montador de isolamentos.

0,050

16,45

0,82

mo023

h

Oficial de 1ª ladrilhador.

0,404

16,85

6,81

mo061

h

Ajudante de ladrilhador.

0,202

16,45

3,32

%

Meios auxiliares

2,000

83,49

1,67

%

Custos indirectos

3,000

85,16

2,55

Custo de manutenção decenal: 30,70€ nos primeiros 10 anos.

Total:

87,71

Referência e título da norma

Aplicabilidade

(1)

Obrigatoriedade

(2)

Sistema

(3)

EN 771-1:2011

1.2.2012

1.2.2013

Especificações para unidades de alvenaria - Parte 1: Tijolos cerâmicos para alvenaria

EN 197-1:2011

1.7.2012

1.7.2013

1+

Cimento - Parte 1: Composição, especificações e critérios de conformidade para cimentos correntes

EN 13163:2012

1.9.2013

1.9.2013

Produtos de isolamento térmico para aplicação em edifícios - Produtos manufaturados em poliestireno expandido (EPS) - Especificação Especificação

EN 13162:2012

1.9.2013

1.9.2013

Produtos de isolamento térmico para aplicação em edifícios - Produtos manufaturados de lã mineral (MW) - Especificação Especificação

EN 13707:2004+A2:2009

1.4.2010

1.10.2010

Membranas de impermeabilização flexíveis - Membranas betuminosas armadas para impermeabilização de coberturas - Definições e características

EN 13252:2000

1.10.2001

1.10.2002

Geotêxteis e produtos relacionados - Características requeridas para uso em sistemas de drenagem

EN 13252:2000/A1:2005

1.6.2006

1.6.2007

EN 12004:2007+A1:2012

1.4.2013

1.7.2013

3

Colas para ladrilhos - Requisitos, avaliação da conformidade, classificação e designação

EN 14411:2012

1.7.2013

1.7.2014

Pavimentos e revestimentos cerâmicos - Definições, classificação, características, avaliação da conformidade e marcação

UNIDADE DE OBRA QAC010: COBERTURA PLANA ACESSÍVEL, VENTILADA, COM PAVIMENTO FIXO, IMPERMEABILIZAÇÃO ATRAVÉS DE LÂMINAS ASFÁLTICAS.

MEDIDAS PARA ASSEGURAR A COMPATIBILIDADE ENTRE OS DIFERENTES PRODUTOS, ELEMENTOS E SISTEMAS CONSTRUTIVOS QUE COMPÕEM A UNIDADE DE OBRA.

Impermeabilização asfáltica: será evitado o contacto com óleos, gorduras, petróleos e dissolventes. Camada separadora: serão utilizados produtos não permeáveis à leitada de argamassas e betões. Será prestada especial atenção às incompatibilidades de utilização que se especificam nas fichas técnicas dos diferentes elementos que puderam compor a cobertura (suporte resistente, formação de pendentes, barreira de vapor, isolamento térmico, impermeabilização e camadas separadoras).

CARACTERÍSTICAS TÉCNICAS

Formação de cobertura plana acessível, ventilada, com pavimento fixo, tipo convencional, pendente de 1% a 5%, para tráfego pedonal privado, composta pelos seguintes elementos: FORMAÇÃO DE PENDENTES: base de painel cerâmico furado com ligação macho-fêmea de 80x25x3,5 cm com uma camada de regularização de argamassa de cimento, confeccionada em obra, dosificação 1:6, de 3 cm de espessura e acabamento afagado, apoiada sobre muretes de tijolo cerâmico furado de 30x20x9 cm, assente com argamassa de cimento, confeccionada em obra, dosificação 1:6, dispostos cada 80 cm e com 30 cm de altura média, rematados superiormente com mestras de argamassa de cimento, confeccionada em obra, dosificação 1:6; ISOLAMENTO TÉRMICO: feltro isolante de lã mineral, segundo EN 13162, revestido numa das suas faces com um complexo de papel kraft com polietileno que actua como barreira de vapor, de 80 mm de espessura, resistência térmica 1,9 m²°C/W, condutibilidade térmica 0,042 W/(m°C); IMPERMEABILIZAÇÃO: tipo monocamada, colada, formada por uma camada de betume modificado com elastómero SBS, LBM(SBS)-40-FP, com armadura de feltro de poliéster não tecido de 160 g/m², de superfície não protegida colocada com emulsão asfáltica aniônica com cargas; CAMADA SEPARADORA SOB PROTECÇÃO: geotêxtil não tecido composto por fibras de poliéster entrelaçadas, com uma resistência à tracção longitudinal de 1,63 kN/m, uma resistência à tracção transversal de 2,08 kN/m, uma abertura de cone ao ensaio de perfuração dinâmica segundo NP EN ISO 13433 inferior a 27 mm, resistência CBR ao punçoamento 0,4 kN e uma massa superficial de 200 g/m²; CAMADA DE PROTECÇÃO: Pavimento de ladrilhos de grés rústico (pavimentos para trânsito pedonal médio com utilização exterior), 20x20 cm colocados em camada fina com cimento cola normal, C1 sem nenhuma característica adicional, cor cinzento, sobre uma camada de regularização de argamassa de cimento, confeccionada em obra, dosificação 1:6, de 4 cm de espessura, enchimento de juntas com argamassa de juntas cimentosa com resistência elevada à abrasão e absorção de água reduzida, CG2, para junta aberta (entre 3 e 15 mm), com a mesma tonalidade das peças. Inclusive p/p de cruzetas de PVC, formação de juntas e pontos singulares, formação e vedação de juntas de pavimento e perimetrais, e limpeza final.

CRITÉRIO DE MEDIÇÃO DE PROJECTO

Superfície medida em projecção horizontal, segundo documentação gráfica de Projecto, desde as faces interiores dos parapeitos ou muretes perimetrais que a limitam.

CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA

PROCESSO DE EXECUÇÃO

CONSERVAÇÃO E MANUTENÇÃO.

Será protegida a cobertura de qualquer acção mecânica não prevista no cálculo, até que se proceda à execução da sua capa de protecção, sem a colocação de nenhum elemento que possa perfurar a impermeabilização.

CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Medir-se-á, em projecção horizontal, a superfície realmente executada segundo especificações de Projecto, desde as faces interiores dos parapeitos ou muretes perimetrais que a limitam.

Código LER

Resíduos gerados

Peso (kg)

Volume (l)

17 01 02

Tijolos.

3,385

2,708

01 04 08

Gravilhas e fragmentos de rocha não abrangidos 01 04 07.

0,692

0,461

17 01 01

Betão (betões, argamassas e pré-fabricados).

0,765

0,510

17 06 04

Materiais de isolamento não abrangidos em 17 06 01 e 17 06 03.

0,132

0,220

17 01 03

Ladrilhos, telhas e materiais cerâmicos.

4,517

3,614

17 03 02

Misturas betuminosas não abrangidas em 17 03 01.

0,326

0,326

17 02 03

Plástico.

0,015

0,025

17 09 04

Mistura de resíduos de construção e demolição não abrangidos em 17 09 01, 17 09 02 e 17 09 03.

0,235

0,157

Resíduos gerados:

10,067

8,021

15 01 01

Embalagens de papel e cartão.

0,430

0,573

17 02 03

Plástico.

0,215

0,358

17 02 01

Madeira.

0,469

0,426

15 01 04

Embalagens de metal.

0,016

0,027

Embalagens:

1,130

1,385

Total resíduos:

11,197

9,405
